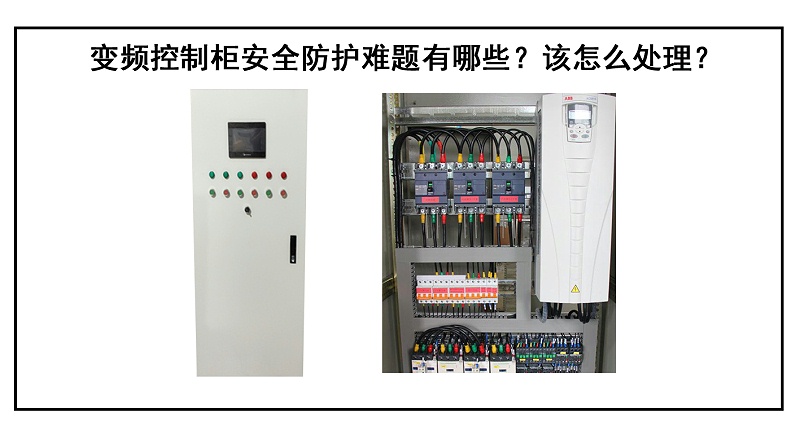

變頻控制柜設計方案要點變頻器應當安裝在控制柜內部，那么變頻控制柜防護難題有哪些？該怎么處理？

排熱難題

變頻器的發燙是由內部的耗損造成的。在變頻器中各一部分耗損中關鍵以主電源電路為主導，約占98%，控制電源電路占2%。為了更好地確保變頻器一切正常靠譜運行，務必對變頻器開展排熱大家一般選用散熱風扇；變頻器的內窗散熱風扇可將變頻器的殼體內部排熱帶去，若散熱風扇不可以一切正常工作中，應該馬上終止變頻器運行；功率大的的變頻器還需要在控制柜上添散熱風扇，控制柜的風管要設計方案有效，全部進氣口要設定蓋土網，排風系統順暢，防止在柜中產生渦旋，在固定不動的部位產生塵土沉積；依據變頻器使用說明的自然通風量來挑選搭配的散熱風扇，散熱風扇安裝要留意抗震難題。

干擾信號難題

1、變頻器工作中因?yàn)檎髌骱椭绷髯冾l，周邊造成了許多的影響無線電波，這種高頻率無線電波對周邊的儀表盤、儀器設備有一定的影響，并且會造成高次諧波，這類高次諧波會根據供電系統控制回路進到全部供電系統互聯網，進而危害別的儀表盤。假如變頻器的輸出功率過高占全部系統軟件25%之上，需要考慮到控制開關電源的抗干擾性對策。

2、當系統軟件中有高頻率沖擊性負荷如直流焊機、電鍍電源時，變頻器自身會由于影響而出現維護，則考慮到全部系統軟件的開關電源產品質量問題。

防護難題需要留意以下幾個方面：

1、防潮防冷凝水：假如變頻器放到當場，需要留意變頻器柜上邊不的有管路法蘭盤或別的漏過，在變頻器周邊不可以有飛濺流水，需要當場柜門防水等級要在IP43之上。

2、 防污：全部進氣口要設定蓋土網隔絕絮狀物臟物進到，蓋土網應當設計方案為拆式式，以便捷清理，維護保養。蓋土網的網格圖依據當場的詳細情況明確，蓋土網四周與控制柜的相接處要解決嚴實。

3、耐腐蝕氣體：在化工制造行業這類狀況比較多見，這時能夠?qū)⒆冾l柜放到控制室中。

變頻器布線標準

電源線與驅動力線務必分離布線：應用模擬量輸入數據信號開展遠程控制控制變頻器時，為了降低模擬量輸入受來源于變頻器和其他機器設備的影響，請將控制變頻器的電源線與弱電控制回路（主控制回路及順控控制回路）分離布線。間距應在三十厘米之上。即便 在控制柜內，一樣要維持那樣的布線標準。該數據信號與變頻器中間的控制回路經不可超出五十米。

電源線與驅動力線務必各自置放在不一樣的金屬材料管路或是金屬波紋管內部：聯接PLC和變頻器的電源線如果不置放在金屬材料管路內，非常容易遭受變頻器和外圍設備的影響；另外因?yàn)樽冾l器無內嵌的串聯電抗器，因此 變頻器的鍵入和輸出級驅動力線對外界會造成很強的影響，因而置放電源線的金屬軟管或金屬波紋管一直要拓寬到變頻器的控制接線端子處，以確保電源線與驅動力線的完全分離。

1、模擬量輸入控制電源線應應用多股絞線屏蔽電纜，電纜線規格為0.75mm2。在布線時一定要留意，電纜線剝線要盡量的短（5-7mm上下），另外對剝線之后的屏蔽掉層要用絕緣膠帶包起來，以避免 屏蔽電纜與其他機器設備觸碰導入影響。

2、為了更好地提升 布線的簡單性和可信性，推薦電源線上應用過線棒接線端子。

變頻器的運行和有關主要參數的設定

變頻器的設置主要參數多，每一個參數均有一定的挑選范疇，應用中經常碰到因某些基本參數不善，造成變頻器不可以一切正常工作中的狀況。

控制方法：即速率控制、轉矩控制、PID控制或別的方法。采用控制方法后，一般要依據控制精密度，需要開展靜態數據或動態性識別。低運行頻率：即電機運行的低轉速比，電機在低轉速比下運行時，其排熱特性很差，電機長期運行在低轉速比下，會造成電機損壞。并且低速檔時，其電纜線中的電流量也會擴大，也會造成 電纜線發燙。

運行頻率：一般的變頻器較大頻率到60Hz，有的到400 Hz，高頻將使電機高速運行，這對一般電機而言，其滾動軸承不可以長期的超量定轉速比運行，電機的電機轉子是不是能承擔那樣的向心力。

載波通信頻率：載波通信頻率設定的越高其高次諧波份量越大，這和電纜線的長短，電機發燙，電纜線發燙變頻器發燙等要素是息息相關的。

電機主要參數：變頻器在主要參數中設置電機的輸出功率、電流量、工作電壓、轉速比、較大頻率，這種主要參數能夠從電機出廠中立即獲得。

跳頻：在某一頻率點上，有可能會產生共振原理，尤其在全部設備較為高時；在控制制冷壓縮機時，要防止制冷壓縮機的低頻振蕩點。
