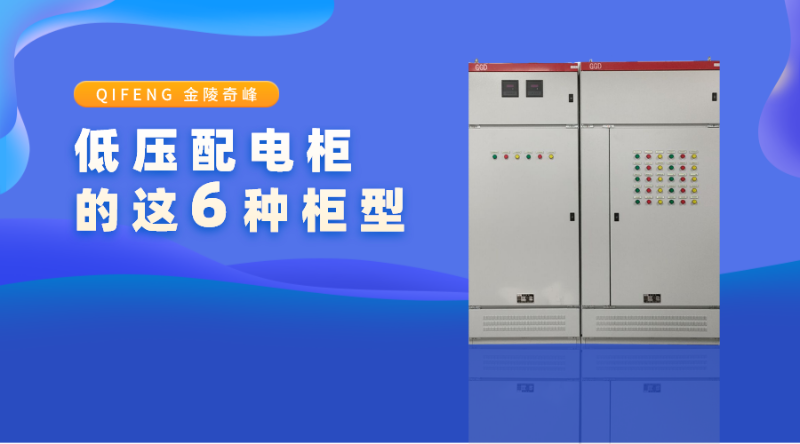

低壓配電柜分斷能力強，動態耐熱性好，電氣設備方案靈活，構成方便，系列性強.應用強，結構新穎。低壓配電柜作為一種中心機構，可以控制線路電源開關，具有電力工程操作的功能，與儀表箱設備相同，也可以在配電設備中轉換電能。江蘇奇峰電氣制造有限公司專注生產低壓配電柜廠家，今天奇峰小編帶你了解低壓配電柜的這6種柜型。

一、進線柜：

從外部引入電源的開關柜，一般從供電網引入10KV電源，10KV電源通過開關柜將電能送到10KV母線，這個開關柜是進線柜

組成:真空斷路器、隔離開關、三組三線圈電流互感器、避雷器、帶電顯示器、電壓互感器、導線等元件。

進線柜功能：主要功能是分配電量，進線柜一般配備真空斷路器，真空斷路器具有短路、過流保護功能，同時配備隔離開關作為維護人員安全，進線柜還配備電流互感器、電壓互感器和測量電流電壓值。因此，進線柜具有保護、測量、監控等綜合功能。

進線柜相關保護裝置：

電源進線端保護：

1.備用自投裝置，即備用電源自動投入裝置。

2.防雷裝置。

3.過電壓保護。

4.涌流保護：當斷路器帶負荷關閉時，干線產生遠大于斷路器工作電流的涌流，導致開關帶負荷無法可靠關閉。涌流保護裝置是為了防止關閉瞬時涌流引起的誤跳閘，確保短路器帶負荷的可靠跳閘。

5.速斷保護，過流保護。

6.零序保護，接地保護。

8.重合閘裝置。

9.低周保護(低頻減載保護)。

二、計量柜

主要成分：電流互感器、熔斷器VV接線電壓互感器、帶電顯示器。

功能：是一種電能計量裝置，通過電流互感器、電壓互感器、電電壓互感器、電能表等測量裝置，反映負載。安裝在用戶處的測量裝置應保護密封完好，設備本身不受損壞或丟失。

三、PT柜

主要成分：電壓互感器、隔離刀、熔斷器、避雷器。

PT柜的功能：

1.電壓測量，提供測量表的電壓回路。

2.操作箱操作電源可提供。

3.安裝每段母線過電壓保護器。

4.母線絕緣、過壓、欠壓、自投條件等繼電保護的需要。

接線方式：Vv接線、Y，yn接線、YN,yn接線。

四、出線柜

出線柜：母線分配電能的開關柜送至電力變壓器，該開關柜為10KV出線柜之一。

出線柜線圈電流互感器、隔離開關、斷路器、刀閘、帶電顯示裝置。

出線柜的功能:主要起到分配電能的作用，將主電源分配到各用電支路開關上，連接斷開支路電源的作用。

五、聯絡柜

聯絡柜又稱母線分段柜，是連接兩段母線的設備。母線聯絡柜常用于單母線分段和雙母線系統，以滿足用戶選擇不同操作模式或確保故障時選擇的切除負荷的要求。

聯絡柜組成：隔離開關、斷路器、電流互感器、帶電顯示裝置。

聯絡柜的功能：一般起到接觸母線的作用。當兩個電源同時送電時，接觸從中間斷開（兩個不同的電源通常不能重疊）。當某一部分電源因事故停電或斷電時，接觸柜自動連接，以確保用戶用電。當原停電端恢復通電時，接觸柜自動斷開，處于原備用狀態。

六、隔離柜

組成：斷路器 隔離開關 接地開關 電流互感器 電壓互感器 帶電顯示裝置的避雷器。

隔離柜的功能：用于隔離兩端母線或隔離受電設備和供電設備。它可以為操作人員提供可見的終點，以便于維護和維護。
