低水位水泵如何實現浮球開關的自動啟動

返回列表 來源：金陵奇峰發布日期： 2021.10.17

低水位水泵的低水位啟泵的意思是在低水位“開關”關閉。低水位浮球的開關頭是下垂的，此時藍黑線之間導通，相當于按鈕開關關閉。所以可在藍色和黑色之間使用觸點作為啟動按鈕。那么低水位水泵 如何實現浮球開關的自動啟動？下面奇峰小編帶您詳細了解一下。

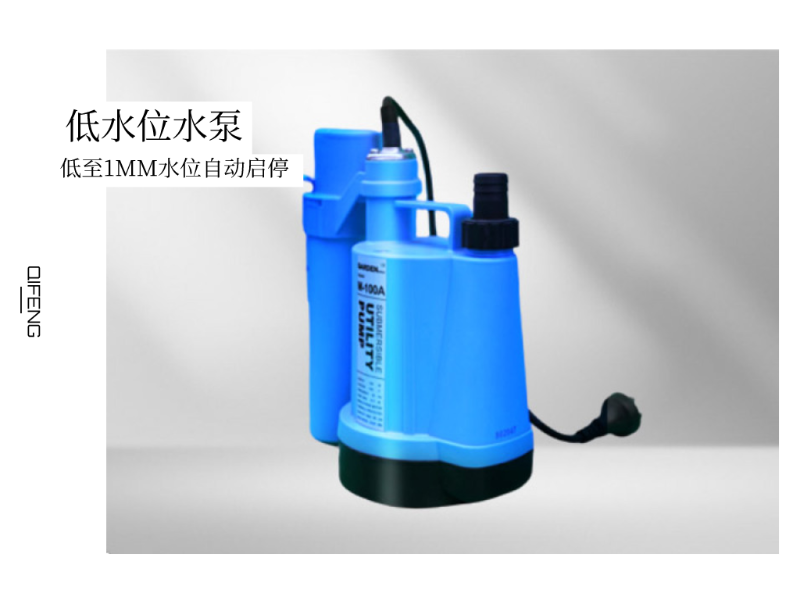

低水位水泵

低水位水泵如何實現浮球開關的自動啟動：

當水位上升時，浮球內的鐵珠會滾動，藍黑線之間的觸點又?jǐn)嚅_，水泵不能連續運轉，處于點動狀態。達到連續運行的水泵，需要具有自鎖功能。自鎖式的實現，是利用水泵所用的交流接觸器輔助常開觸點實現，在交流接觸器輔助常開觸點的情況下，可實現藍黑接觸。這時，實現連續運轉，就不能轉個不停，要不然高水位就停不下來，所以需要解自鎖，就可以實現高水位的停泵。

這一電路相當于要一個停止按鈕，達到高壓斷水自鎖接觸泵停止工作。從浮球開關來看，總共有兩個觸點，藍黑之間已當作啟動鍵使用，而棕黑之間的觸點又處于高位，串在電路中肯定無法解鎖。這時只有借助中間繼電器才能實現自鎖電路開鎖。深色之間的觸點不會在高水位關閉嗎？然后利用此觸點來控制中繼電器的線圈失電，然后將其串聯在電路中，通過常開觸點實現中繼電器的閉鎖功能。

操作過程；低壓藍黑線之間觸頭閉合，交流接觸器線圈得電，同時其輔助常開觸點閉合，電路自鎖。持續上升的水位達到高位，棕黑線之間的觸點閉合，中間繼電器線圈的電流被切斷，其常閉觸點斷開，又因?yàn)樗谶@個自鎖電路中，使電路失電，交流接觸器線圈失電，其輔助接觸點恢復，水泵停止運轉。實現排水工藝，高水位啟泵，低水位停泵。在給水系統的控制回路中，藍黑線與棕黑線的連接位置可以實現排水。

默認文件1620354313292
