變頻器恒壓供水設備的接線圖和供水設置方法采用型號HDI該系列變頻器應用廣泛。許多客戶使用它進行自動調速、水泵自動控制、恒壓供水等。請仔細查看恒壓供水的接線圖、供水設置和設置方法。江蘇奇峰電氣制造有限公司專注生產變頻器恒壓供水設備廠家，今天奇峰小編分享變頻器恒壓供水設備接線方法及優勢。

變頻器恒壓供水設備參數設置方法：

Pr033：啟動指令來源(Pr033=0面板,1 端子)

Pr034=0：運行頻率來源 0:操作員(注:PID該參數要求為0)恒壓控制

Pr052=32 PID開啟

端子X3與COM短接

PID開啟Pr117-Pr119

設定睡眠頻率Pr160-Pr162(先使用出廠設定值，供水壓力恒定時不需要更改)Pr163目標值(該參數設定為目標壓力，數值按遠傳壓力表量程的百分比計算)Pr164-Pr166(詳見說明書22頁)J插針跳線應為1-AI遠傳壓力表信號接線端子為： 10V、AI、GND，中心線為AI；

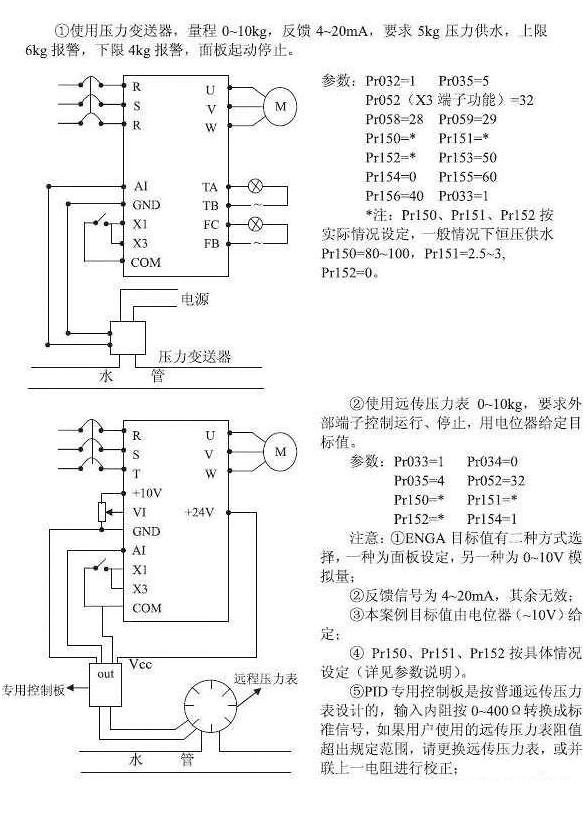

變頻器恒壓供水設備接線圖：

變頻器恒壓供水設備的優勢：

⒈ 技術好:采用變頻器和PLC（PC/智能控制器)自動控制使設備能夠根據各種供水要求實現智能恒壓變量供水；

⒉ 有效節能：系統可根據需要設定壓力，系統可根據設定壓力自動調節泵速和泵運行臺數量，使設備處于較佳有效節能狀態；

⒊ 供水壓力穩定：系統實現閉環控制，可自動調節設定壓力與系統壓力的差異，即壓力保持恒定；

⒋ 操作穩定:系統由變頻器或變頻器和智能控制器自動控制，操作很簡單；

⒌ 延長電機和水泵的使用壽命：每個泵軟啟動，清理啟動過程中的沖擊電流。每個泵循環啟動，使備用泵不會因長時間不使用而生銹或頻繁使用而磨損。定期檢查消防情況；

⒍ 完善的保護功能：過流、缺相、過壓、過熱、過載等保護。如果泵運行故障，自動停止工作并報警輸出；系統具有自檢、故障判斷、故障記憶、故障顯示、備用泵自動啟動等功能；

⒎ 小流量睡眠功能：可配備輔助泵，使系統在夜間或其他小流量下自動關閉主泵，打開輔助泵，避免大功率泵造成的浪費；

⒏ 操作功能：變頻器和控制器的編程設置方便簡單，易于掌握和操作變頻器恒壓供水設備的接線圖和供水設置設置方法。
