在變頻控制柜的應用全過程中，變頻器是柜里重要的電子器件之一，可是有不明白的大家卻不可以很高度重視它的存有，下邊我也給大伙兒介紹一下，假如變頻器外接轉換電源電路后很容易導致的過電流跳電的故障。下面我們分享一些實例參考：

故障狀況:

一臺TD2000-4T0750G變頻器，用以空壓機推動。變頻器在安裝調節全過程中，經常會出現“E010” (過電流)故障警報。

故障解決:

查驗故障紀錄信息內容，發覺故障信息內容紀錄中的故障電流在變頻器輸出額定值電流以內，仍未做到應當過電流維護姿勢的值，由此可見過電流維護是因為暫態大電流導致的。查驗變頻器輸出側電纜線及電機，沒有兩色短路故障或?qū)Φ囟搪饭收蠣顩r。

該變頻器輸出側安裝有交流接觸器，用以開展變頻式、直流轉換。轉換電源電路如圖所示1-20所顯示，操縱數據信號來源于PLC。當PLC傳出變頻器停機數據信號后，再傳出轉換數據信號，在變頻式、直流轉換中間配有延遲，即KM1斷掉后，有幾ms的延遲，KM2再資金投入。變頻器設為降速停機方法。

分析判斷是因為轉換全過程中各姿勢的時鐘頻率存在的問題，造成變頻器在也有輸出的狀況下，輸出側交流接觸器斷開造成故障警報。將停機方法更改成隨意停機，以上警報故障清理。

故障剖析:

為防止變頻器輸出側交流接觸器在變頻器運作時斷掉和吸合，在變頻式、直流切換控制命令傳出前向變頻器傳出了停機指令，但因為停機方法為降速停機，由于變頻器速率并未降到0，即也有電流輸出時輸出側交流接觸器斷掉，在變頻器火線地線上產生大的沖擊性電流，變頻器發生“E010”故障警報。變頻控制柜變頻器器外接造成的電流跳電

在變頻控制柜的應用全過程中，變頻器是柜里重要的電子器件之一，可是有不明白的大家卻不可以很高度重視它的存有，下邊我也給大伙兒介紹一下，假如變頻器外接轉換電源電路后非常容易導致的過電流跳電的故障實例僅作參考：

故障狀況:

一臺TD2000-4T0750G變頻器，用以空壓機推動。變頻器在安裝調節全過程中，經常會出現“E010” (過電流)故障警報。

故障解決:

查驗故障紀錄信息內容，發覺故障信息內容紀錄中的故障時刻電流在變頻器輸出額定值電流以內，仍未做到應當過電流維護姿勢的值，由此可見過電流維護是因為暫態大電流導致的。查驗變頻器輸出側電纜線及電機，沒有兩色短路故障或?qū)Φ囟搪饭收蠣顩r。

該變頻器輸出側安裝有交流接觸器，用以開展變頻式、直流轉換。轉換電源電路如圖所示1-20所顯示，操縱數據信號來源于PLC。當PLC傳出變頻器停機數據信號后，再傳出轉換數據信號，在變頻式、直流轉換中間配有延遲，即KM1斷掉后，有幾ms的延遲，KM2再資金投入。變頻器設為降速停機方法。

分析判斷是因為轉換全過程中各姿勢的時鐘頻率存在的問題，造成變頻器在也有輸出的狀況下，輸出側交流接觸器斷開造成故障警報。將停機方法更改成隨意停機，以上警報故障清理。

故障剖析:

為防止變頻器輸出側交流接觸器在變頻器運作時斷掉和吸合，在變頻式、直流切換控制命令傳出前向變頻器傳出了停機指令，但因為停機方法為降速停機，由于變頻器速率并未降到0，即也有電流輸出時輸出側交流接觸器斷掉，在變頻器火線地線上產生大的沖擊性電流，變頻器發生“E010”故障警報。

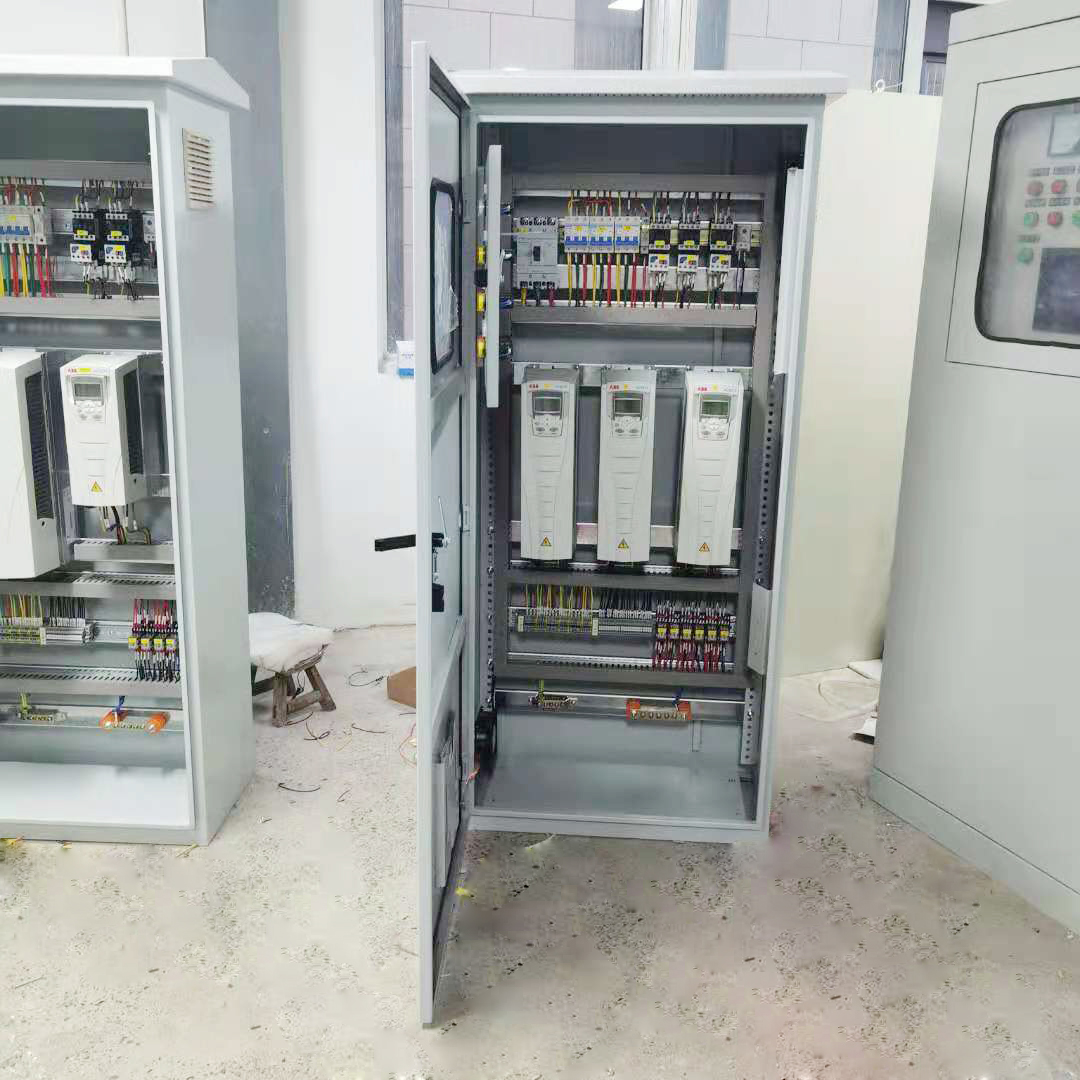

變頻控制柜關鍵用以調整機器設備的輸出功率，降低電力能源耗損，可以穩定運行機器設備，降低機器設備立即運作時造成的大電流對電動機的危害。與此同時內置模擬量輸入鍵入（速率操縱或意見反饋數據信號用），PID控制，泵切換控制（用以恒壓），通訊作用，宏作用（對于不一樣的場所不一樣的主要參數設置），兩段速這些?？善毡檫m用工業和農業生產制造及各種工程建筑的給排水、排水管道、消防防護、自噴管道網增加及其通風空調冷水熱水循環系統等多種多樣場所的自動控制系統。

變頻控制柜是技術人員充足消化吸收各國離心水泵使用的成功經驗，歷經很多年生產制造和運用，逐步完善增強后，精心策劃制做而成。

變頻控制柜產品具備負載、短路故障、斷相維護及其泵殼滲水，電動機過熱及走電。
