水泵控制柜是較常見的plc控制柜、各種水廠社區公共場所供水需要使用，消防泵也需要使用。這里我以集水井水泵控制柜為例，告訴你泵控制柜內部是什么樣子的許多地形較低的社區將設置集水井。下雨時，水聚集在集水井中，然后用水泵泵入河流，避免社區被淹沒。集水井內的水泵自動工作，并安裝控制柜。當集水井內的水位達到一定程度時，水泵會自動開始泵送。江蘇金陵奇峰小編帶你了解水泵控制柜的結構零件介紹及其工作原理。

水泵控制柜的結構零件介紹：

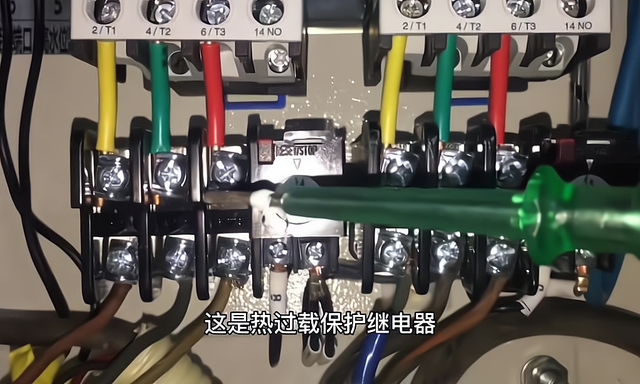

這是熱過載保護繼電器、出線端接水泵電源線、熱過載保護繼電器常開觸點、水泵控制器；

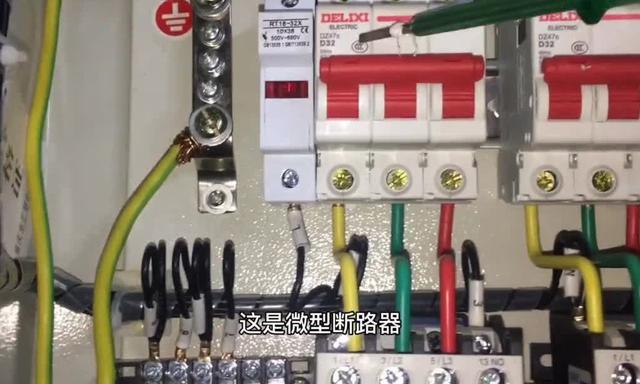

這是零線匯流排和接地線匯流排。所有零線和接地線都從這里連接；

這是二次回流熔斷器，是二次熔斷的回路和過載保護；

這是二次回路端子排，端子5端子6低浮球閥，端子5端子7高浮球閥；

這是一個核心部件，由水泵控制器、水泵自動控制手動控制完成，1終端電源相線、2終端電源零線、3終端控制器控制線、4終端接觸器控制線、5終端浮球閥公共線、6終端低浮球閥輸出線、7終端高浮球閥輸出線、8終端熱過載保護繼電器常開觸點、9熱過載保護繼電器常開觸點。

水泵控制柜的工作原理：

這個泵是怎么工作的？下雨時，當集水井水位達到低浮球工作位置時，浮球閥導通信號、信號輸入泵控制器、泵控制器發出啟動信號，給接觸器、接觸器線圈電吸合器、泵啟動、泵開始抽水，1泵2泵輪流切換，如果水位達到高浮球閥動作位置，動作信號輸入泵控制器，泵控制器發出兩個接觸器信號，兩個泵同時啟動。當集水井水位下降到低水位時，水泵自動停止工作，保持備用狀態，等待下一次降水。

當然，水泵控制柜也可以手動啟動，切換到手動控制模式，水泵可以在現場啟動和停止控制。整個泵系統通常至少準備兩個泵，一個作為備用泵，備用泵作為緊急情況，如主泵損壞更換，當然，也可能遇到緊急情況，備用泵也同時啟動，完成社區排水工作。
