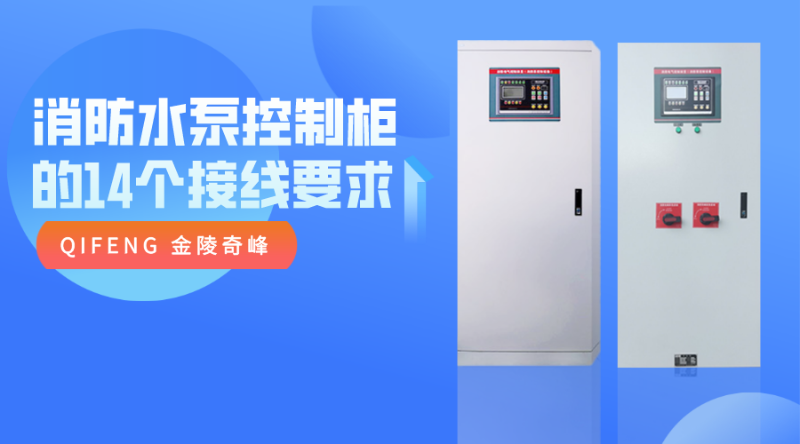

江蘇奇峰電氣制造有限公司專注生產消防水泵控制柜廠家，消防水泵控制柜柜體防護等級可達IP55，以滿足標準GB50974中強條11.0.9對消防水泵控制柜與消防水泵設置在同一空間時的防護等級要求。用戶在購買消防水泵后想了解消防水泵控制柜的接線要求，今天奇峰小編帶你了解消防水泵控制柜的14個接線要求。

消防水泵控制柜的接線要求:

1.布線前，讓導線的橫截面能承載正常的工作電流，還需要考慮到機柜內部元件的散熱損失，保證機柜內溫度高于機柜外溫度，需要留有一定的余量。

2.配電板絕緣導體的較小的橫截面積可為1 mm2。

3.配電盤等可移動部件的過渡導線應保持足夠的可繞性。連接線的絕緣應防潮、防霉、阻燃。絕緣電壓等級：當線路工作電壓小于或等于 100V 時，絕緣電壓水平應大于或等于 250V。當線路工作電壓大于 100V ，小于或等于 450V 時，絕緣電壓等級應大于或等于 500V。

4.導線應嚴格按照?qǐng)D紙正確連接到指定的端子上。

5.布線應排列整齊、清晰，電線絕緣良好、美觀、無損傷。

6.引入柜內的電纜應排列整齊，編號整齊，防止交叉，應固定牢固，所連接的接線端子不應受到機械力的作用。

7.主電路的引線頭和尾端及中間可標有彩色套筒。

8.電線絕緣應使用專用剝線工具剝線，既不能損壞線芯，也不能不剝線而損壞絕緣，切口應平整。

9.每個電氣元件的觸點只能允許連接2根電線。

10.電線及電器元件用螺栓連接、堵塞、壓制或焊接，應牢固可靠。

11.各端子的連接點通常不適合連接 2 根導線，特別情況下，如果需要連接兩根導線，則需要連接可靠。

12.接線端子等部件的短路時，不宜進入線槽內，以便于對線槽進行檢查和清洗。

13.機柜內電路線的允許載流量不能超過有關規定。

14.母線與電氣連接時，接觸面應符合現行業標準的有關規定。
