伴隨著大家的生活水平持續提高，對電力工程系統供電系統品質的規定越來越高。為提高客戶體驗滿意率，保證供電系統系統的持續性、可靠性及其可靠性高，配電房機器設備慢慢由傳統向一套、智能化變化。今天我們來聊聊智能低壓控制系統的特點及使用。

2016年，《電力發展“十三五”規劃》文檔公布，我國明確指出基本建設智能電力網，推動智能互連，大大的提高電力工程系統的智能化水準。歷經近些年的發展趨勢，越來越多的智能化電氣設備投用到供電系統系統中，底壓配電系統的智能控制系統獲得迅速的發展趨勢。

智能低壓系統開關柜的特性：

1）高壓開關柜的組成

智能開關柜顛復傳統式高壓開關柜機器設備配備方法，以智能儀表盤、智能隔離開關、智能馬達保護器、軟啟動器及可編程邏輯控制板（programmable logic controller, PLC）等智能元器件構成的配電系統替代傳統式以主令元器件（一般表針儀表盤、隔離開關、汽車繼電器、交流接觸器、斷路器、熱繼器）構成的配電系統。

2）高壓開關柜的實際操作和操縱方法

傳統式的開關柜僅合適當場人為因素實際操作，所有由主令電氣元器件構成的傳統式配電系統通常很繁雜，應用的電子器件多，走線繁雜，日常實際操作、檢修十分不方便；而智能高壓開關柜由智能元器件與隔離開關、汽車繼電器、PLC等構成配電系統，系統內電子器件少，智能電子器件中間根據通訊數據連接，走線簡易，不但可以就地實際操作，還能實時監控，假如裝上通用性排序無線網絡服務項目（general packet radio service, GPRS）設備，運用挪動app客戶端，客戶能夠 隨時查詢系統內每個電子器件的即時運作情況。

3）系統的智能電容器賠償

運用智能配電系統配備智能電容器賠償控制箱，智能電力電容器與智能電容器控制板構成詳細的電容器賠償智能系統，可即時調整供電系統品質，為供電系統系統出示平穩的電磁能。

4）工業觸摸屏與通信管理

智能配電系統獨立設定一臺控制箱，控制箱內安裝通信管理機與工業觸摸屏，工業觸摸屏與通信管理機相接，即時表明系統內部各機器設備運作情況。通信管理機下連全部供電系統系統上全部機器設備，上連集中化主控室管理方法機，根據通信管理機可完成電力工程系統四遙作用。

2 智能低壓操縱系統在智能配電設備行業的應用

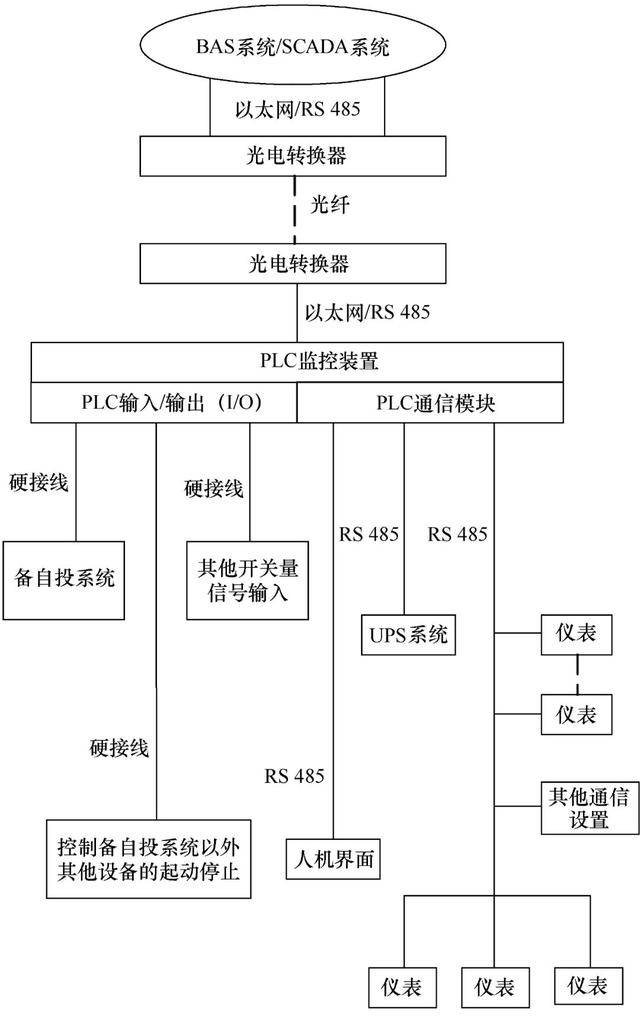

智能監管系統的組成

完成配電房網的智能化，智能操縱系統必不可少。日前，國網企業公布信息，對基本建設泛在電力物聯網做出多方面安排部署，智能操縱系統的關鍵影響力將更為顯出。

智能底壓操縱系統主要是將全部配電系統全部智能機器設備根據通信網絡方法結合在一起，根據PLC、通信管理機或是上臺系統開展機器設備情況監控與操縱。智能底壓操縱系統關鍵包含主監管系統、PLC監管系統、ups電源（uninterruptible power supply, UPS）供電系統系統及其工業觸摸屏等幾個系統模塊。智能監管系統的組成如圖所顯示。

主監管系統

一般為樓宇智能化系統（building automation system, BAS）或是數據收集與監控操縱系統（supervisory control and data acquisition, SCADA），采用以太網接口或是RS 485通訊，主監管系統一般安裝于間距機器設備房很遠的集中控制系統房間內。長距離數據信號傳送時，智能操縱系統在機器設備房通訊端與集中化主控室通訊端各自安裝一組光電轉換器，應用多模光纖傳送數據信號，依靠光纖傳輸激光焊接數據信號速度更快、穩定性高及抗干擾性強等優勢，降低路線影響及數據信號反射面對數據信號傳送的危害，進而使智能通訊系統數據信號傳送更平穩靠譜。

 PLC監管系統

在智能配電系統內，PLC做為配電系統關鍵的監管設備，一般規定安裝于高低壓配電室內的控制箱內，控制箱與別的配電箱安裝 在同一個高低壓配電室內。PLC對高低壓配電室內全部的機器設備開展監管，關鍵包含進行備自投作用、根據收集各儀表盤或傳感器的電流量、工作電壓、頻率及功率因素等數據信息把握機器設備運作和供電系統情況、與工業觸摸屏相互配合解決并表明系統各機器設備的情況等。

 UPS供電系統系統

針對一個詳細的通訊系統，一套不斷、平穩的供電系統系統是確保通訊系統一切正常工作中的前提條件。智能配電系統根據配置UPS設備來確保通訊系統的一切正常用電量，一切正常狀況下，UPS系統根據電壓為通訊系統供電系統，并給蓄電池充電；當電壓斷電后，UPS系統應用充電電池電根據服務器逆變電源后為通訊系統供電系統，確保通訊系統一切正常運行。

為了更好地提升 供電系統系統的穩定性，UPS設備根據自身通訊端口號聯接到PLC系統，PLC對其開展數據收集，并將數據信息提交到主監管系統，主監管能夠 實時監控系統UPS系統的運作情況，根據警報或警示信息內容能夠 提早掌握UPS系統常見故障情況，在常見故障產生以前處理常見故障隱患，確保系統長期沒有問題運作。

 工業觸摸屏

為了更好地便捷客戶體驗，智能配電系統人機交互技術頁面一般采用面板安裝式觸摸屏設備，安裝在高低壓配電室控制箱控制面板上。觸摸屏根據數據通訊線與PLC聯接，觸摸屏將PLC收集到的數據信號或是歷經解決的信息內容詳細地表明在頁面上，能夠 十分便捷地見到全部配電系統的運作情況。

觸摸屏適用智能配電系統的四遙作用，客戶根據觸摸屏能夠 查詢各隔離開關的部位數據信號，配備全部配電系統內每個智能電子器件的主要參數，遙控器備自投系統的資金投入與撤出，另外根據觸摸屏能夠 查詢各控制回路的運作電流強度等信息內容。

為了更好地避免非實際操作工作人員操作失誤，觸摸屏配備有密碼設置作用。客戶要想進到觸摸屏操作面板，務必鍵入恰當的登陸密碼動態口令后才可以進到實際操作系統開展下一步實際操作；觸摸屏在無姿勢5min以后，會自動鎖屏，完成系統性維護。

智能機器設備

智能低壓控制系統是智能操縱系統關鍵的構成部分，智能配電系統關鍵的智能機器設備除開PLC、觸摸屏、UPS外也有具備通訊作用的智能儀表盤、智能監控系統、智能顯示系統等；而配電系統運用數較多的智能機器設備是智能儀表盤。

現階段應用的智能儀表盤多是數顯式儀表盤，儀表盤不但可以表明電流、工作電壓值，還可以表明無功負荷、功率因素、有功功率電度、無功功率電度、功率因素及電力網頻率等信息內容。

智能儀表盤含有不一樣回套路的開關量鍵入與汽車繼電器plc模塊，運用儀表盤的開關量鍵入控制模塊，能夠 將隔離開關的合分閘數據信號及常見故障數據信號連接儀表盤；將儀表盤的汽車繼電器plc模塊串入隔離開關合分閘控制回路，能夠 完成對隔離開關合分閘的遙控器實際操作。

智能儀表盤含有一路或是多通道通訊端口號，根據通訊口與PLC系統聯接，PLC能夠遠程控制載入儀表盤內電流、工作電壓值、無功負荷、功率因素、有功功率電度、無功功率電度、功率因素、電力網頻率及其連接儀表盤開關量鍵入控制模塊的隔離開關運作情況等有關基本參數；另外PLC也可根據網絡通信控制儀表汽車繼電器輸出的合閉與斷起來操縱隔離開關的合分閘。

結果伴隨著我國“互聯網技術 ”智能電力網方案的推動，基本建設智能、效率、防護性的電力工程系統將是將來一定階段電力網基本建設的關鍵每日任務。而泛在電力物聯網概念的明確提出，必定會使智能操縱系統新技術應用的發展趨勢。
